쿠버네티스 (Kubernetes)

08 Apr 2021
Kubernetes, msa, DevOps, Container


쿠버네티스

구글은 이미 사내에서 프로젝트를 컨테이너화 하여 서비스를 관리해왔다.
(마이크로 서비스 아키텍쳐 발전에 힘입어) 이런 경험, 노하우를 바탕으로
컨테이너 운영환경 플랫폼을 오픈소스화 하여 만든게 쿠버네티스이다.


컨테이너 운영환경
단순하게 컨테이너를 VM 이나 온프렘(On-Premise)에 배포하면 되지 왜 컨테이너 운영환경이 필요한가?
아래 문제점들을 하나하나 생각해보자.

  • VM 이나 온프램의 하드웨어(또는 컨테이너) 수가 많아 졌을 때 관리를 어떻게 할 것인가.
  • 자원은 한정되어 있고, 한정된 자원을 최적으로 사용하기 위해서는 적절한 위치에 배포해야 한다. (스케줄링 필요성)
  • 내부에 컨테이너가 정상적으로 동작하는지 모니터링하고 셀프 힐링이 가능해야 한다.

컨테이너 운영환경 은 위 불편사항들을 종합적으로 관리 해주는 환경이다.

  • 컨테이너 스케줄링
  • 컨테이너 모니터링
  • 컨테이너 생명주기 관리 등

이런 컨테이너 운영환경을 지원하는 솔루선 중 가장 주목받고 있는 것이 쿠버네티스(Kubernetes, 약어로 k8s) 이다.


cf) 컨테이너 환경을 VM 위에 올릴 수도 있다.
데이터 센터에서는 흔히 온프렘 환경을 사용한다.
온프렘 환경에서 쿠버네티스를 올릴 때 베어메탈(가상화를 위한 하이퍼바이저 OS 없는 물리 서버)에 올리지 않고, VM(가상화 환경)을 올린 후에, 그 위에 쿠버네티스를 배포하는 구조를 갖는다.
Why? 하드웨어 자원의 효율성때문. 컨테이너 환경은 하드웨어 자원을 컨테이너화 하여 격리(isolation) 하는 기능이 주다.
그에 반해 가상화 환경은 isolation 기능도 가지고 있지만 가상화를 통해 자원, 특히 CPU 수를 늘릴 수 있다.
예를 들면 8 CPU 머신을 쿠버네티스로 운영하면 8 CPU 밖에 사용할 수 없지만,
가상화 환경에서는 8 CPU 를 가상화하여 2배일 경우 16 CPU 로, 8배일 경우 64 CPU 로 자원을 잘게 나눠서 사용이 가능하다.
이외에도 스토리지 자원의 활용 용이성, 노드 확장 등을 유연하게 할 수 있는 장점이 있다고 한다.
(by - https://bcho.tistory.com/1255)


쿠버네티스 구조
쿠버네티스는 상당히 심플한 구조를 갖는다.

  • 마스터노드
    • 클러스터 전체 관리
  • 워커노드
    • 컨테이너가 배포되는 머신

cf) GKE 는 (운영환경에서 변화의 영역이 적은)마스터 노도에 대한 완전관리 서비스를 제공.
kNative 같은 경우 서버운영에 관한 관심이 전혀 없도록(?) 서버리스에 대한 편의성을 지원한다.

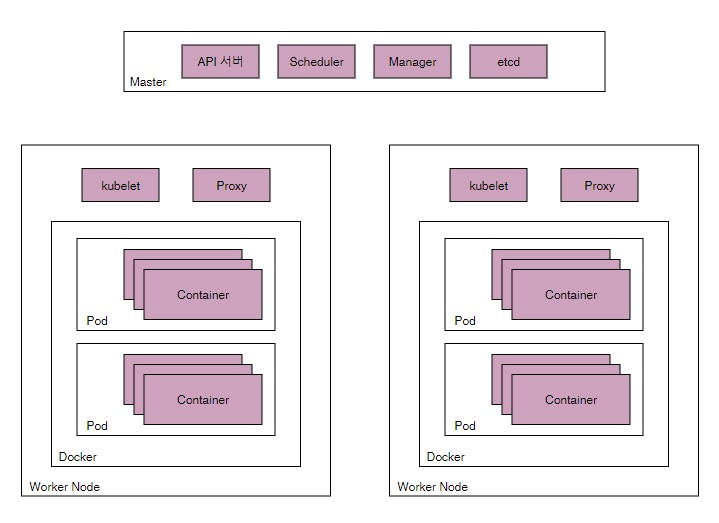

그림 1- 쿠버네티스 구조


쿠버네티스 오브젝트 쿠버를 이해하기 위해, 쿠버를 구성하는 가장 기본적인 단위가되는 기본 오브젝트(Basic Object) 와 오브젝트를 생성/관리 하는 컨트롤러에 대한 이해는 필수이다.
추가로 오브젝트의 스펙(설정), 메타정보(추가정보)로 구성된다.

  • Basic Object
    • 쿠버에 의해 관리/배포 되는 가장 기본적인 오브젝트.
    • (컨테이너화 되어 배포되는)어플리케이션의 워크로드를 기술하는 오브젝트이다.
      • Pod
      • Service
      • Volume
      • Namespace
  • Object Spec
    • 오브젝트를 정의하는 설정 정보.
    • yaml, json 으로 정의하거나 커멘드라인을 통해 오브젝트 생성시 인자로 전달.


Pod 쿠버에서 가장 기본적인 배포 단위. (하나 이상의 컨테이너)

apiVersion: v1            # 스크립트 실행하기 위한 쿠버 API 버전 (보통 v1사용)
kind: Pod                 # 대상 리소스 종류 정의 (여기서는 Pod 를 정의한다)
metadata:                 # 메타데이타 (라벨 이나 리소스 이름 등)
  name: nginx
spec:                     # 리소스 상세 스팩 정의
  containers:             # Pod 는 Container 를 가지고 있으니 정의해준다.
  - name: nginx           # 컨테이너 이름은 'nginx' 라 한다.
    image: nginx:1.7.9    # Docker 이미지 nginx:1.7.9 를 사용한다.
    ports:
    - containerPort: 8090 # 컨테이너 포트 8090 을 오픈한다.

Why 여러 컨테이너를 묶어 하나의 Pod 로 배포할까 ?
Pod 는 다음과 같은 특성이 있다.

  • Pod 내 컨테이너는 IP 와 PORT 를 공유한다.
    두 컨테이너가 하나의 Pod 를 통해 배포되었을 때, localhost 를 통해서 통신이 가능하다.

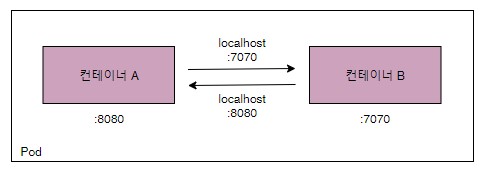

그림 2 - Pod 내부 통신
  • Pod 내 배포된 컨테이너 간에는 디스크 볼륨을 공유할 수 있다.
    애플리케이션 들은 배포될 때 Reverse Proxy, 로그수집기 등 주변 다양한 솔루션과 같이 배포되는 경우가 많음.

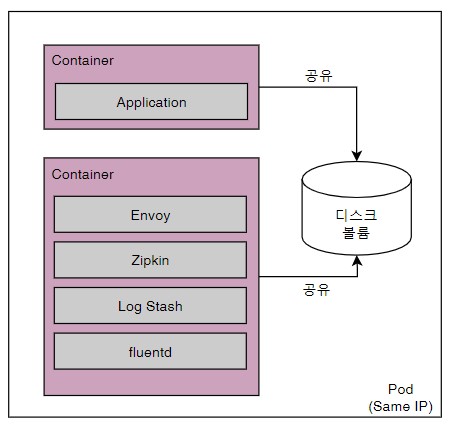

그림 3 - Pod 내 사이드카 패턴


Volume

  • Pod 의 경우 기동할 때 Container 마다 로컨 디스크를 생성한다.
    (영구적 디스크 x, 컨테이너 리스타트 시 초기화)
    DB 같이 영구적 저장을 위해서 스토리지 볼륨에 저장한다.
  • Pod 가 기동할 때 Container 에 마운트 해서 사용한다.

아래와 같은 시나리오에서 볼륨이 사용된다.

  • web server 컨테이너는 /htdocs 디렉터리의 컨테이너를 서비스 하고, /logs 디렉토리에 웹 로그를 기록한다.
  • content manager 컨테이너는 /htdocs 디렉터리에 컨텐츠를 업데이트 및 관리한다.
  • logger 컨테이너는 /logs 디렉터리 내 로그를 수집한다.

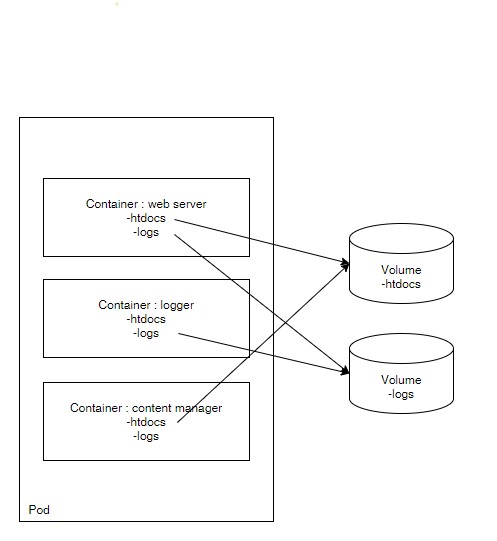

그림 4 - Volume
  • htdocs 볼륩은 web server 컨테이너와 content manager 컨테이너에 마운트 됨.
  • logs 볼륨은 logger 컨테이너와 web server 컨테이너에 마운트 됨.


Service
여러 Pod 를 하나의 IP 와 PORT 로 묶어서 서비스를 제공한다. (+ 부하분산)

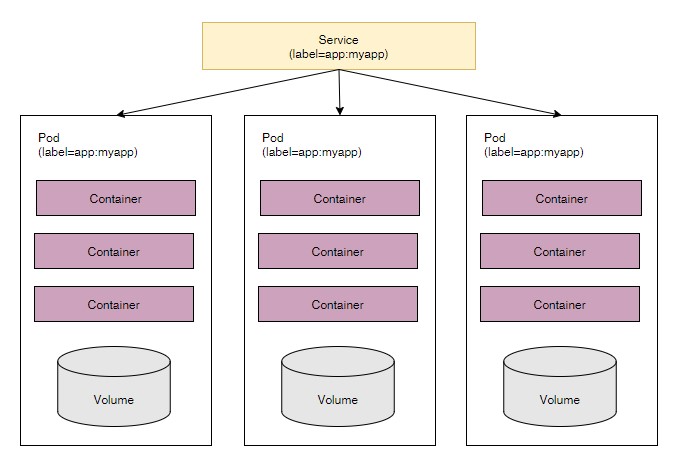

그림 5 - Service


kind: service
apiVersion: v1
metadata:
    name: my-service
spec:
    selector:
      app: myapp        # 라벨 셀렉터에서 라벨 이름이 myapp 인 pod 를 선택
    ports:
      -protocol: TCP
      port: 80          # 서비스는 80 포트 사용
      targetPort: 9376  # 80 포트에 들어온 요청을 컨테이너 9376 포트에 연결


Why 로드벨런서가 아니고 Service 인가

  • Pod 의 경우 동적으로 생성된다. (Auto Scaling)
    -> 로드벨런서에 등록/삭제 빈번함
  • 장애가 생기면 자동으로 리스타팅 되면서 IP 가 변경됨
    -> 로드벨런서에 IP 등록이 어려움
  • Service 는 label selector 를 사용하여 위 문제를 해결한다.


라벨/라벨 셀렉터

  • 라벨
    • 리소스를 선택하는 기준 (키/값 쌍)
    • 각 리소스는 라벨을 갖는다.
    • ex)
      • 특정 리소스만 배포 가능, 업데이트 가능
      • Service 에 Pod 연결
      • 특정 리소스만 네트워크 접근 권한 부여 등
  • 라벨 셀렉터
    • 라벨링된 리소스를 선택한다.
      • Equality Based Selector
        (=, != 조건으로 리소스 선택)
      • Set Based Selector
        (집합개념 in, notin 조건으로 리소스 선택)


Namespace
한 쿠버네티스 클러스터 내의 논리적인 분리 단위이다.
Pod, Service 등은 네임스페이스 별로 생성/관리 된다. (사용자 권한 부여도 가능)

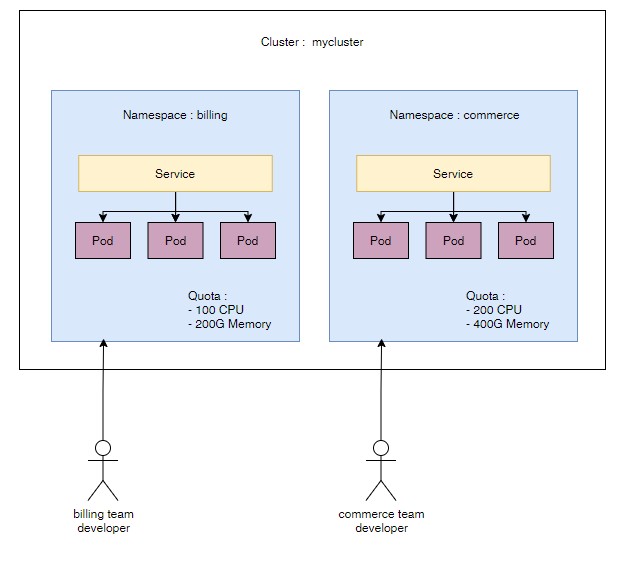

그림 6 - Namespace


  • 사용자 별 접근 권한을 다르게 할 수 있다.
  • 네임스페이스 별로 리소스의 쿼타(할당량) 지정 가능
  • 네임스페이스 별로 리소스를 나눠서 관리할 수 있다. (Pod, Service 등)
  • (논리적 분리 이기에) 다른 네임스페이스 간 Pod 라도 통신이 가능하다.
    • 물론 네트워크 정책으로 통신을 막기도 가능.
    • 높은 수준의 분리 정책을 원하면 클러스터 자체를 분리하라.


컨트롤러 `` 기본 오브젝트 생성/관리를 책임.

  • RC (Replication Controller)
    • Pod 관리/기동
    • Selector
      라벨을 기반으로 RC 가 관리하는 Pod 를 가져온다.
    • Replica 수
      RC 가 관리하는 Pod 수. 이 숫자만큼 Pod 가 유지된다.
    • Pod Template
      Pod 를 추가로 기동할 때 필요한 Pod 정보 (도커이미지, 포트, 라벨 등)

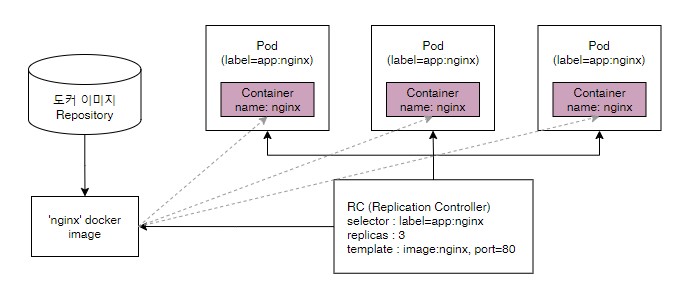

그림 7 - RC


  • Replica Set
    • RC 의 새버전 (Set 기반 Selector)
  • Deployment
    • RC 추상화 개념 (실제 운영에서 사용됨)
